Traction et mesures:le palonnier equiFORCE 250.
19 octobre 2010 22:24 0 messages
Quelles contraintes faisons nous subir aux épaules de nos chevaux ?
Quelle est l’incidence de cette pente en apparence anodine sur l’énergie que doit fournir notre cheval ?
Quel effort supplémentaire cette pluie va t-elle demander à ce cheval qui travaille dans un champ ?
A ces questions, et à bien d’autres, ce palonnier permet d’apporter une réponse qui sort du tout subjectif ou approximatif dans lesquels trop souvent nous cherchons une solution.

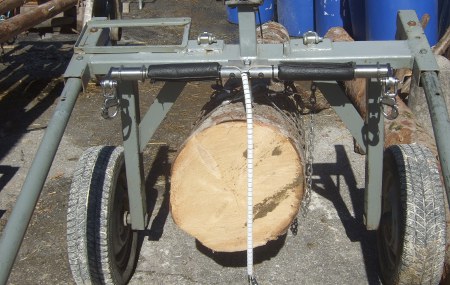

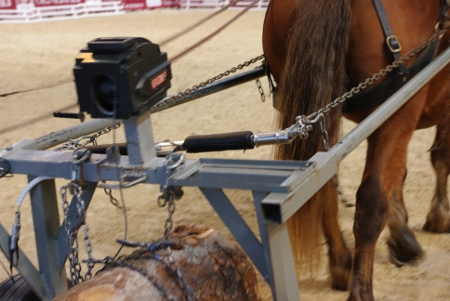

Le voici ici monté sur un trinqueballe.
Il est grande partie constitué d’un barreau en acier inoxydable.

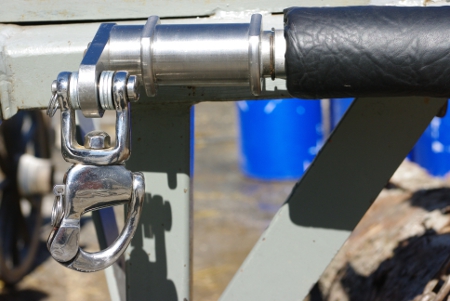

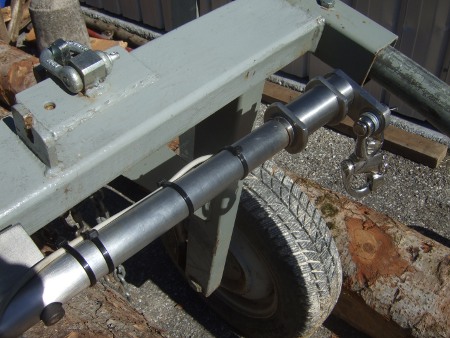

Les extrémités permettent d’atteler soit sur des mousquetons de sécurité,soit avec des traits à étranglement.

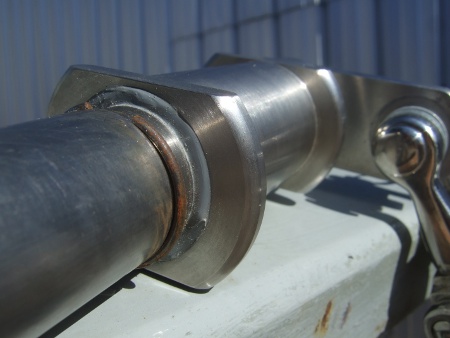

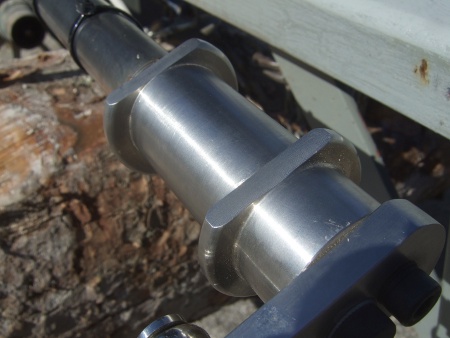

Ces extrémités,elles aussi en acier inoxydable,ont été usinées dans la masse afin de réduire au maximum l’introduction d’erreurs de mesure dues à des déformation de la mécanique.
C’est dans cette partie que sont insérées des jauges de contraintes montées en pont de Wheastone.
Un joint silicone assure une étanchéité parfaite de l’ensemble.

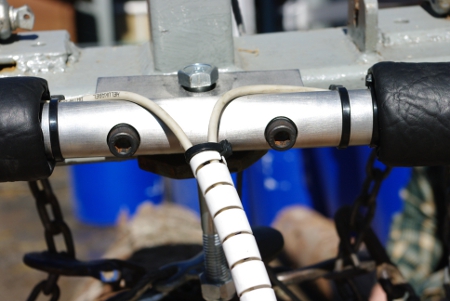

Deux câbles,issus de chaque ensemble de jauges,permettent de récupérer les informations...

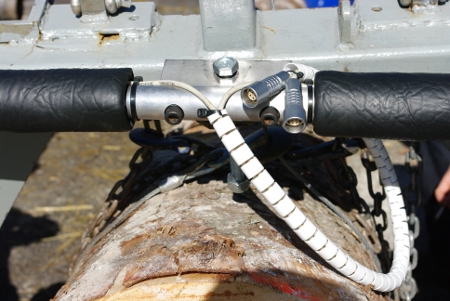

...par l’intermédiaire des ces deux connecteurs métalliques...
....qui vont transmettre les informations à ce petit enregistreur.
Conçu pour se positionner dans le prolongement de la ligne de traction afin d’éviter toute distorsion de la mesure, ce palonnier relève la charge de chaque épaule.

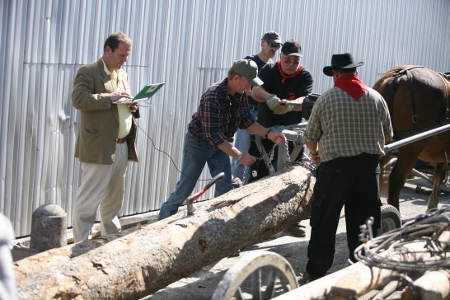

Facile à programmer par l’intermédiaire d’un portable,...

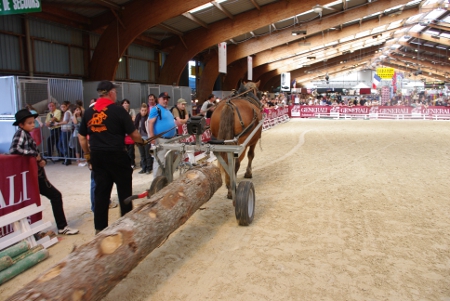

...nous avons essayé ce palonnier durant le salon Equid’Espaces 2010 de La Roche sur Foron (Haute-Savoie).
La période d’échantillonnage un peu basse (toutes les deux secondes) ne permet pas un analyse très fine du déroulement des opérations.
Mais nous referons des essais au 2/100ème de seconde pour une meilleure compréhension.
Vous pouvez consulter les courbes avec le portfolio (Voir en bas de la page).

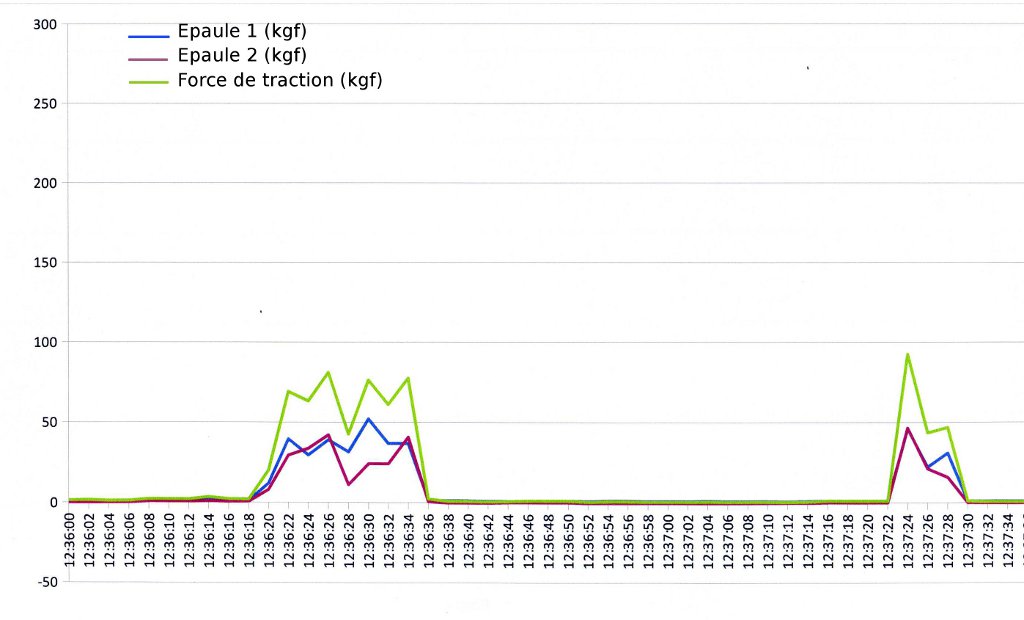

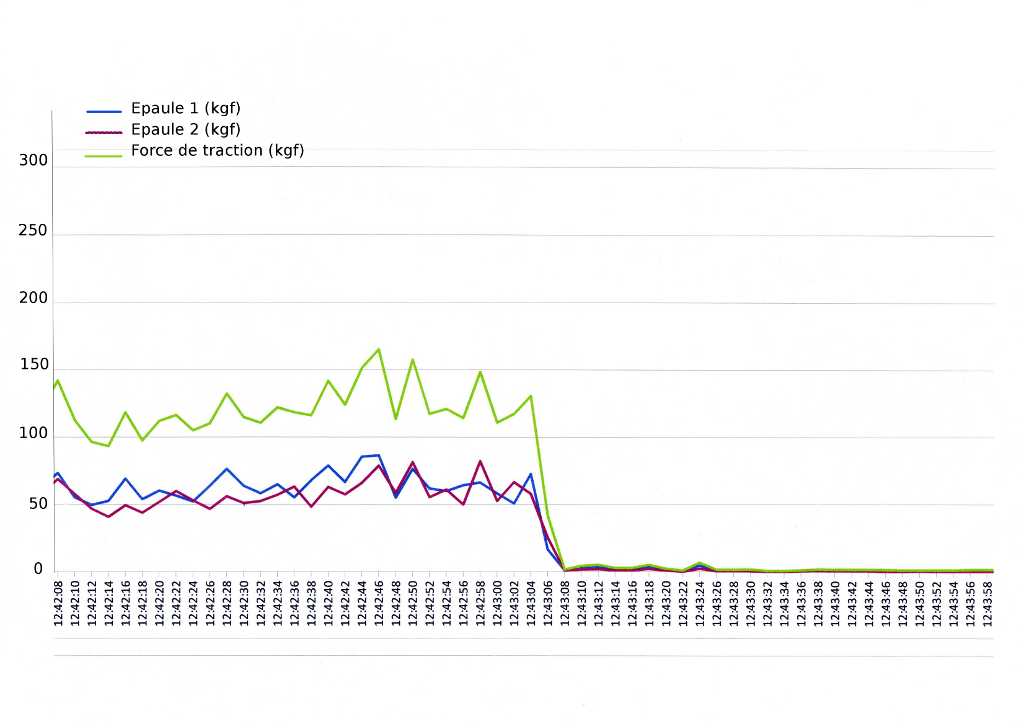

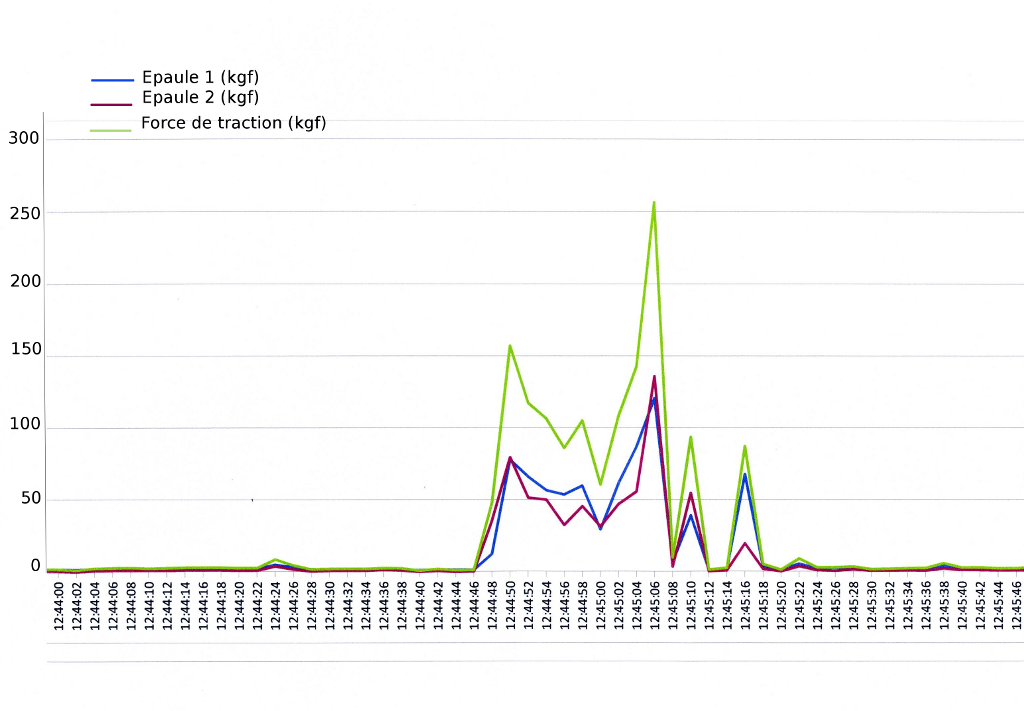

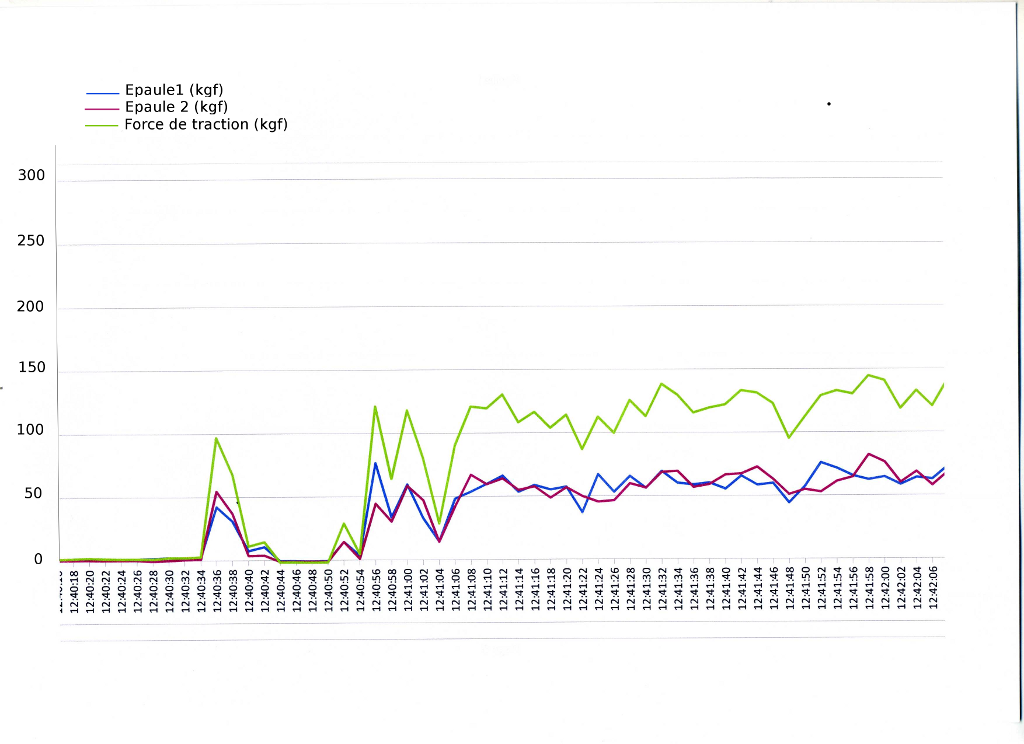

La courbe bleue correspond à l’épaule 1,la mauve à l’épaule 2 et la verte à la force de traction.L’unité retenue est le kilogramme force.
Ce palonnier,dans une de ses utilisations, est couplé avec la voiture à assistance électrique à laquelle il transmet les informations relatives aux efforts sur les épaules de l ’équidé.
Utilisé dans les écoles d’attelage et les lycées agricoles spécialisés en traction animale, il peut se révéler un très bon instrument pédagogique.
Pour plus de détails sur les données techniques cliquer ICI.
