Avant-train polyvalent destiné au maraîchage.

D 30 octobre 2009     H 14:06     A Traitgenevois     C 1 messages


Voici un prototype de porte-outil dont la vocation est le maraîchage.
L’idée générale reprend celle du porte-outil BUCHER fabriqué en Suisse dans les années 1950/1960.
La personne qui l’a fabriqué s’est basé sur le dossier du porte-outil universel BUCHER édité par l’association [HIPPOTHESE->http://hippotese.free.fr/index1.htm], association dont il est lui même membre.
Un certain nombre d’améliorations, liées à l’évolution des techniques, a été apporté.
Améliorations théoriques puisqu’il restait à essayer l’outil dans des conditions de travail professionnelles.
Vue générale. Le brancard est déporté pour éviter au cheval de marcher sur la culture.Celui-ci se trouve dans l’axe de la roue.
Le palonnier est équipé de ressorts de traction et est réglable en hauteur.
Les ressorts rouges(Point 1) servent à compenser le poids de l’outil qui est fixé à l’arrière.Ils sont réglables comme nous le verrons plus loin.

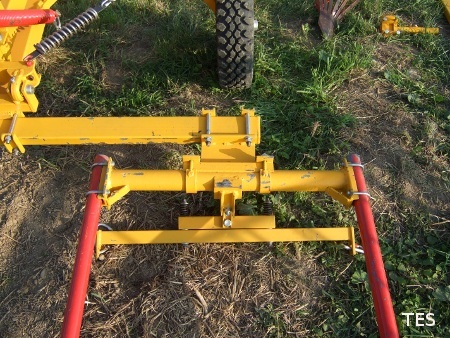

Le ressort chromé(Point 2) sert à compenser l’effet de dérive induite : le cheval (force de traction) et l’outil (force de retenue) n’étant pas alignés,l’outil aura tendance à dériver vers la gauche. Le ressort de compensation tendu agit sur le portique porte-roues qui est articulé et sert de direction:les roues s’orienteront vers la droite. L’ensemble brancards/palonnier.Les brancards demandent à être modifiés pour être réglables en largeur. Une vis sans fin commandée par la manivelle rouge( Point 3) est utilisée pour régler la tension des ressorts rouges.
Deux rotules axées horizontalement(Point 4) permettent de faire monter ou descendre l’ensemble porte-outil.
Ce qu’on pourrait appeler le "manche à balais"(Point 5) . Fixé au mancheron,il agit sur une rotule soudée au portique porte-roues : il permet de descendre ou monter le porte-outil,également de l’orienter à droite ou à gauche pour suivre les lignes de plantation.L’outil est ici une bineuse qui désherbe 3 interlignes en même temps.

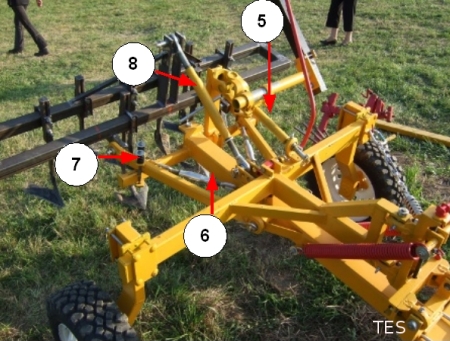

Comme sur un tracteur,les bras de relevage sont contrôlés latéralement par des stabilisateurs à vis (Point6).
Les ressorts (Point7) assurent aux bras de relevage une petite marge de liberté dans le plan vertical afin de permettre aux outils de suivre les inégalités du sol.
Le 3eme point permet de régler l’assiette de l’outil(Point 8) donc l’angle de "piquage" des pointes.
Détails du relevage trois points.Le levier rouge (Point 9) verrouille la position transport.

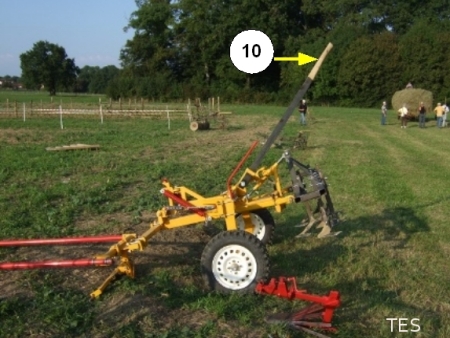

Mancheron en bois (Point 10) ici en position transport,donc très haut. Au travail,il se situe à main droite du "meneur",au niveau de la hanche.Le fait de n’avoir qu’un seul mancheron ,par opposition au BUCHER qui en a deux, permet de tenir les guides ou le cordeau dans l’autre main.
L’outil a été attelé,et les résultats jugés satisfaisants. Mais le temps et les conditions d’utilisation trop restreints ne permettaient pas de porter une appréciation définitive. Aussi un autre essai, trop bref lui aussi , a t-il été effectué chez un maraîcher qui travaille avec des chevaux.
Là également la première impression est bonne. L’outil se révèle plus léger et maniable que le BUCHER.
Un certain nombre de modifications doit cependant être amené.
En plus du réglage en largeur de la limonière celle-ci sera transformable en timon afin d’atteler deux chevaux.
Le mancheron devrait devenir métallique.
L’écartement des roues passera à 1m60 afin de travailler une planche de 1m20. Affaire à suivre donc.
Tous mes remerciements au concepteur de cet outil pour son aide dans la rédaction de cet article.Pour toute question avec lui prendre contact avec l’association qui transmettra.


Cliquez sur ce lien pour accéder à la dernière version du POM (20.01.2012).
